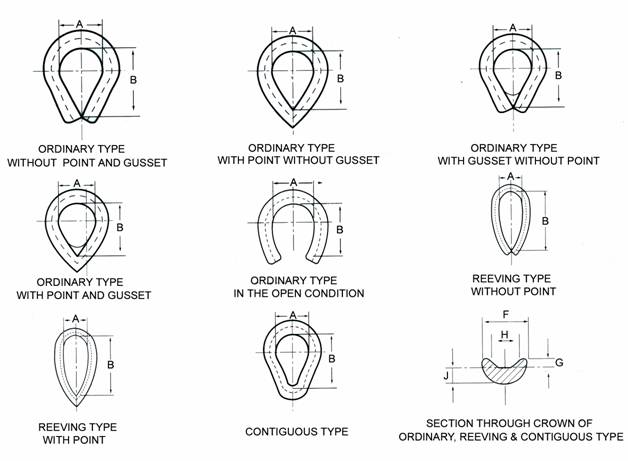

THIMBLE TO AS1138-1992

FD

rope-? d(mm)	A(mm)		B(mm)				F	G	H	J
	A(mm)		ORDINARY TYPE		REEVING TYPE		F	G	H	J
	MIN	MAX	MIN	MAX	MIN	MAX	MAX	MIN	MIN	MAX
	2.5d	3.0d	3.8d	6.0d	7.5d	8.0d	1.55d	0.45d	1.07d	0.55d for d< 28mm 0.75d for d> 28mm
8	20	24	31	48	60	64	12	3.6	9	4.4
9	23	27	35	54	68	72	13	4.1	10	4.9
10	25	30	38	60	75	80	15	4.5	11	5.5
11	28	33	42	66	83	88	17	5.0	12	6.0
12	30	36	46	72	90	96	18	5.4	13	6.6
13	33	39	50	78	98	104	20	5.9	14	7.1
14	35	42	54	84	105	112	21	6.3	15	7.7
16	40	48	61	96	120	128	24	7.2	18	8.8
18	45	54	69	108	135	144	27	8.1	20	9.9
20	50	60	76	120	150	160	31	9.0	22	11
22	55	66	84	132	165	176	34	9.9	24	12
24	60	72	92	144	180	192	37	11	26	13
26	65	78	99	156	195	208	40	12	28	14
28	70	84	107	168	210	224	43	13	30	15
32	80	96	122	192	240	256	49	15	35	24
36	90	108	137	216	270	288	55	17	39	27
40	100	120	152	240	300	320	62	18	3	30
44	110	132	168	264	330	352	68	20	48	33
48	120	144	183	288	360	384	74	22	52	36
52	130	156	198	312	390	416	80	24	56	39
56	140	168	213	336	420	448	86	26	60	42
90	150	180	226	360	450	480	93	27	65	45
